Mahr 高精度真圓度測量儀


C軸-圓度測量裝置規格:
圓度偏差(μm+μm/mm測量高度) (按照DIN ISO 1101標準條件下) 0.05+0.0006
圓度偏差(μm+μm/mm測量高度) (濾波15upr.LSC條件下) 0.025+0.0003
軸向跳動偏差(μm+μm/mm測量半徑) (按照DIN ISO 1101標準條件下) 0.04+0.0006
軸向跳動偏差(μm+μm/mm測量半徑) (濾波15upr.LSC條件下) 0.020+0.0003
定心調傾斜工作台 手動
工作台直徑 (mm) 160
工作台中心承重 (N) 200
速度 (rpm) 50Hz / 60Hz 5/6
Z軸-垂直單元量程 (mm) 300(手動)
X軸-水平單元量程 (mm) 180(手動)

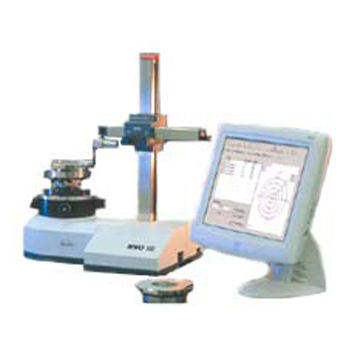

Mahr MMQ 100 PLUS 真圓度測量儀, 採用高精度的機械轉軸, 基本不受使用環境影響。特別適合於工廠環境的高精度機器, 是一款高檔型標準測試的真圓度儀。

功能特點:
EasyForm軟體, 可精確、快速的獲得測量結果, 借助電腦可做工件快速調整、對齊,提高測量效率。
緊湊的結構設計, 體積小, 重量大, 有優秀的可移動性能, 可隨時移到需要的地方。
X軸和Y軸配置電子尺, 直接將位置數據反饋給軟件進行評定。
調心和調傾斜螺紋可對C軸進行粗調和微調。

組成
MARFORM MMQ100 PLUS 本體 和 T2W電感測頭
MARWIN FORM PC 操作軟體
WIN XP操作系統, LCD液晶顯示器, 印表機及USB數據線
技術數據
